Dans ce guide pédagogique, découvrez comment brancher un interrupteur va-et-vient facilement. Ce système permet de commander vos éclairages depuis deux endroits différents, comme dans un couloir ou une grande pièce. Grâce à un schéma électrique simple basé sur une boîte de dérivation, vous allez maîtriser ce grand classique de l’électricité en un clin d’œil.
Combien de fils pour un va-et-vient et quelles couleurs choisir ?
Avant de commencer le câblage, il faut savoir exactement combien de fils pour un va-et-vient sont nécessaires afin de préparer vos gaines. Voici l’aide-mémoire rapide pour repérer vos conducteurs :
| Composant électrique | Rôle dans le circuit | Couleur du fil sur le schéma |
|---|---|---|
| Phase (P) | Amène le courant depuis le disjoncteur 16A | Rouge |
| Neutre (N) | Permet le retour du courant vers le tableau | Bleu |
| Fils Navettes (1 & 2) | Relient les deux interrupteurs entre eux | Orange |
| Retour Lampe | Alimente la première lampe depuis l’interrupteur 2 | Violet |
| Terre | Assure la sécurité et la mise à la masse | Vert / Jaune |
Le mot de Fredo : la sécurité avant tout sur vos chantiers
Sur mes chantiers, je ne plaisante jamais avec la sécurité. C’est pourquoi vous devez faire de même chez vous. Avant de déballer vos outils, coupez impérativement le disjoncteur général de la zone concernée sur votre tableau électrique. Une fois le courant coupé, utilisez systématiquement un outil de vérification directement dans la boîte d’encastrement. En effet, cela permet de valider à 100 % l’absence de tension. Travailler dans le noir complet avec une bonne lampe frontale vaut mille fois mieux que de risquer une électrisation.
Le matériel recommandé pour réussir vos connexions
En tant que professionnel du bâtiment, je vous conseille de toujours valider votre absence de tension avant de toucher à un boîtier en utilisant des outils fiables. Voici ma sélection pour travailler proprement :
- Testeur de tension sans contact : Idéal pour vérifier instantanément qu’un fil n’est plus alimenté à travers sa gaine.
- Multimètre numérique compact : Indispensable pour repérer vos navettes ou tester la continuité de vos interrupteurs.
- Pince à dénuder automatique sur ManoMano : Pour préparer vos fils à la perfection sans risquer d’entamer ou de fragiliser le cuivre.

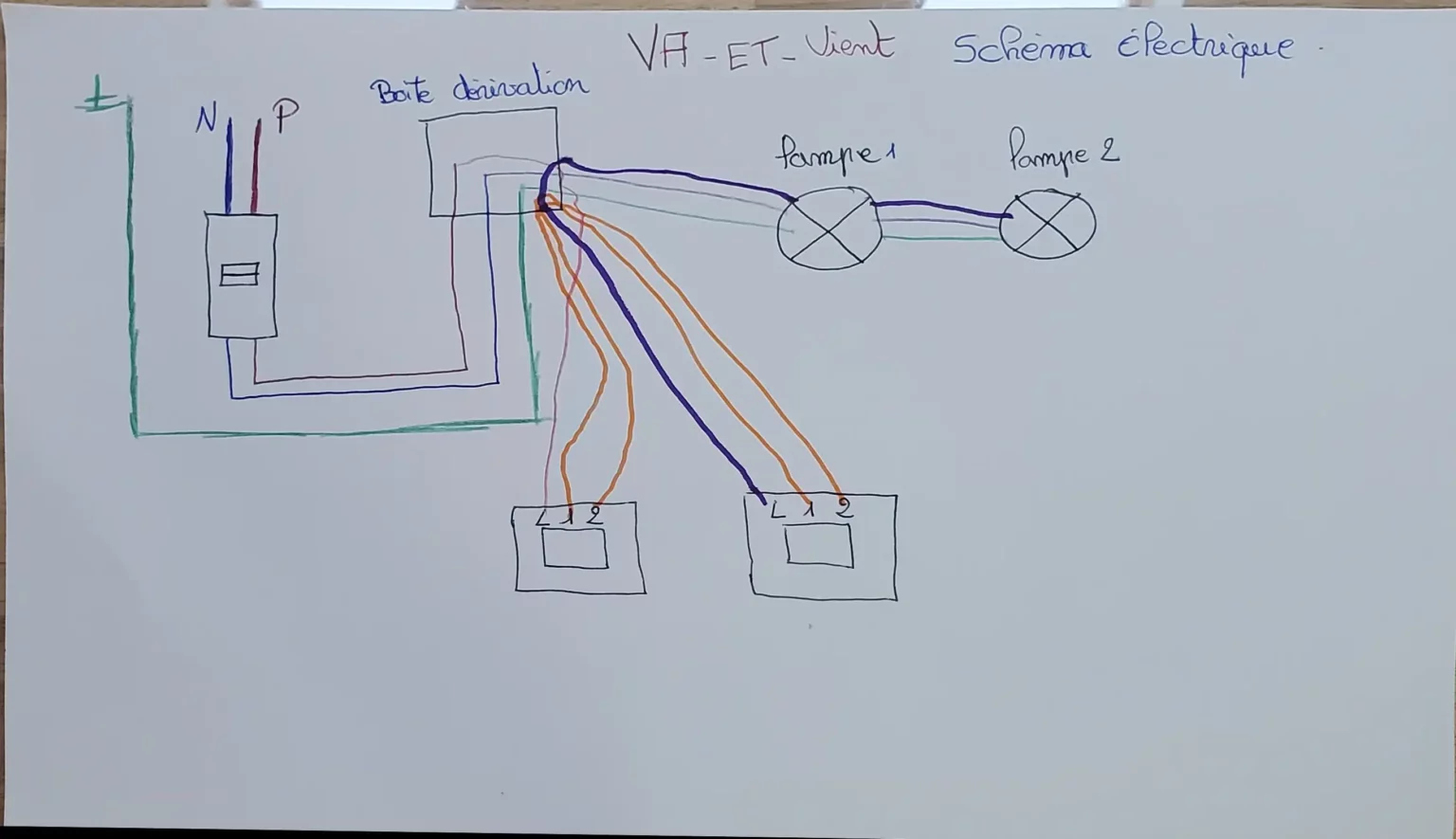

Schéma va et vient simple : le principe de fonctionnement
Pour qu’un schéma va et vient simple fonctionne avec deux interrupteurs, le courant doit pouvoir circuler d’un point à un autre. C’est pourquoi on utilise des fils spécifiques appelés les fils navettes. De ce fait, le va-et-vient de ces connexions permet d’allumer ou d’éteindre la lumière peu importe l’interrupteur activé. Cependant, pour réaliser ce montage en toute sécurité, il reste indispensable de couper le courant au disjoncteur général avant toute manipulation.
Le câblage pas à pas : comment brancher un interrupteur simple ou va-et-vient
Le raccordement se fait en reliant méthodiquement la phase, les navettes et le retour lampe. Pour cela, on centralise toutes les connexions dans une boîte de dérivation.
Étape 1 : Le branchement de la phase sur l’interrupteur va et vient 2 fils
Le fil de phase provenant de votre disjoncteur traverse la boîte de dérivation. Par conséquent, il vient se brancher directement sur la borne L du premier interrupteur va-et-vient.
Étape 2 : Comment repérer les fils d’un va-et-vient pour raccorder les navettes
Les bornes 1 et 2 des deux interrupteurs doivent être connectées ensemble. Sur notre schéma, les deux fils navettes de couleur orange partent de chaque boîtier. Ils se rejoignent ensuite proprement dans la boîte de dérivation pour lier les bornes correspondantes.
Étape 3 : Le retour lampe et le raccordement de la deuxième lampe en parallèle
Depuis la borne L du second interrupteur, le fil de retour de lampe remonte à la boîte de dérivation pour alimenter le premier luminaire. C’est ensuite à partir des bornes de cette première lampe que repartent le retour violet, le neutre bleu et la terre verte. Ainsi, la deuxième lampe se retrouve installée en parallèle. Si vos fils sont trop courts, n’hésitez pas à consulter notre guide complet sur le raccordement électrique avec Wago ou domino.
Les règles de sécurité pour savoir comment brancher un interrupteur va-et-vient
Pour rester en conformité avec la norme NF C 15-100, un circuit d’éclairage peut comporter au maximum 8 points lumineux connectés en parallèle. De plus, l’ensemble doit être câblé avec des fils de section 1,5 mm² et protégé par un disjoncteur de 16 ampères maximum. Prenez donc toujours le temps de bien serrer vos connexions afin d’éviter tout faux contact ou échauffement.
Pour tirer vos gaines et câbler vos boîtiers sans abîmer vos vêtements du quotidien, découvrez la tenue du bricoleur Fredo Brico.
