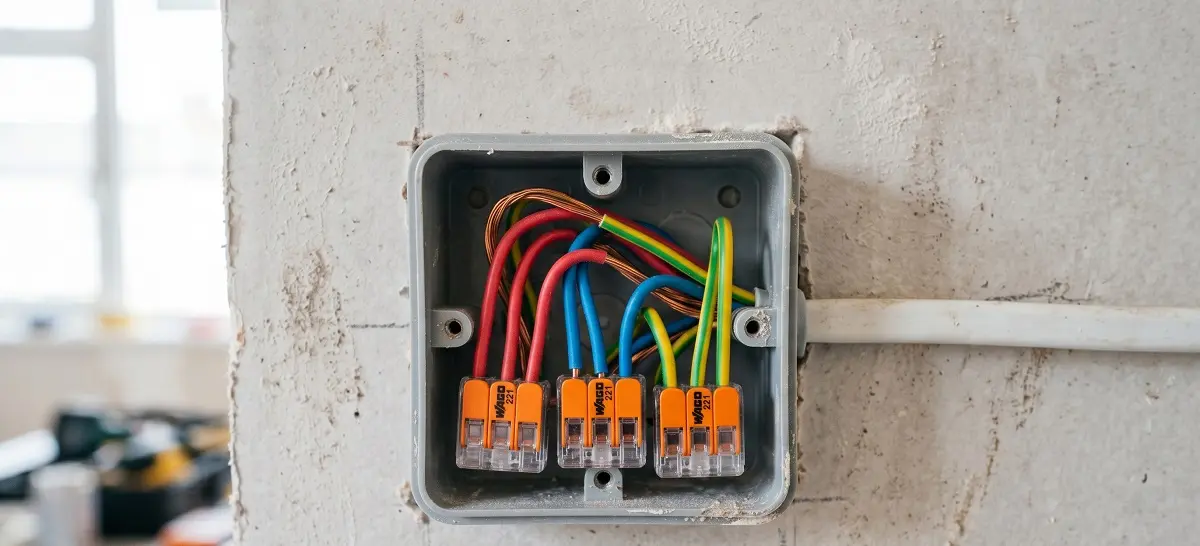

Raccordement électrique propre avec des bornes automatiques dans une boîte de dérivation.

Réussir le raccordement électrique de ses équipements est une étape obligatoire en rénovation. Que ce soit pour ajouter une prise de courant, brancher un luminaire ou alimenter un tableau secondaire, lier vos fils de manière sécurisée évite les pannes, les courts-circuits et les risques d’incendie. Ce guide complet vous explique quel connecteur choisir pour chaque diamètre de câble et chaque type de circuit.

⚠️ La règle d’or avant le raccordement : vérifier l’absence de tension

Avant de toucher au moindre fil conducteur, la sécurité impose de couper le disjoncteur général ou le fusible du circuit concerné. Mais ne vous fiez jamais à une simple intuition : il est obligatoire de vérifier que le courant est bien coupé.

  • Le stylo testeur de tension sans contact : Cet outil grand public ressemble à un gros feutre. Il suffit de l’approcher de la gaine isolante du fil. S’il s’allume en rouge ou s’il bip, c’est qu’il y a encore du danger et que le jus passe ! C’est l’idéal pour une vérification rapide. Voir le stylo testeur sur Amazon.
  • Le multimètre numérique : C’est l’outil indispensable du bricoleur pour mesurer la tension exacte en volts (V). En plaçant les pointes de touche entre la phase et le neutre, l’écran doit afficher strictement 0V avant que vous ne commenciez à dénuder vos câbles. Trouver un multimètre fiable sur Amazon.

⚡ Le résumé pour les plus pressés

Type de connecteurUtilisation principaleAvantage majeurLien matériel
Domino électriqueRaccordement classique et boîtes de dérivationÉconomique et standardVoir sur Amazon
Borne WAGOTous circuits modernes (prises, lumières, puissance)Rapide, sans outil et ultra sécuriséVoir sur Amazon
Connecteur ScotchlokPetits fils, domotique et câbles réseauÉtanche et sans dénudageVoir sur Amazon

Dominos ou bornes WAGO : que choisir pour vos circuits ?

Le choix du connecteur dépend de votre type d’installation et de la facilité de pose recherchée. Réussir ses connexions fait partie des bases à maîtriser, au même titre que de posséder les outils indispensables quand on vient d’acheter une maison pour bricoler sereinement et en toute sécurité.

Le traditionnel domino à vis : pourquoi il perd du terrain

Le domino classique (ou sucre électrique) nécessite un tournevis d’électricien pour bloquer les fils conducteurs (et si vous ne savez pas exactement quelle forme d’embout prendre pour l’électricité, lisez mon guide pour savoir quel tournevis pour tableau électrique choisir). S’il reste très économique à l’achat, il présente des faiblesses majeures avec le temps :

  • Desserrage mécanique : Les vis de serrage peuvent se desserrer à cause des micro-vibrations du réseau ou des changements de température dans les cloisons.
  • Risque d’écrasement : Un serrage trop fort avec le tournevis peut sectionner ou fragiliser les brins de cuivre, créant un point chaud.
  • Normes strictes : La norme NF C 15-100 limite de plus en plus son usage au profit des connexions automatiques dans les habitations neuves.

La borne automatique WAGO : la sécurité avant tout

La borne WAGO a totalement révolutionné le raccordement électrique résidentiel. Son fonctionnement est simple : il suffit de relever le levier orange, d’insérer le fil de cuivre dénudé et de rabaisser le levier pour bloquer le conducteur de façon définitive.

  • Pression constante : Le ressort interne de la borne automatique assure un contact parfait à vie, ce qui élimine définitivement tout risque d’arc électrique.
  • Contrôle visuel immédiat : Les boîtiers transparents permettent de vérifier en un coup d’œil si l’âme en cuivre est enfoncée à fond dans la borne.
  • Polyvalence totale : Idéal pour toutes vos boîtes de dérivation modernes, il accepte les fils conducteurs rigides comme les câbles souples sur un même raccordement. C’est le connecteur parfait pour les zones sujettes aux courants d’air et à la condensation, notamment lorsqu’on vérifie si la VMC enlève l’humidité dans les combles d’une maison.

📦 Matériel recommandé : Découvrez la boîte de bornes WAGO à leviers (série 221) sur Amazon.

Le connecteur Scotchlok : l’allié des petits fils et de la domotique

Le connecteur auto-dénudant Scotchlok is la solution indispensable pour les circuits à courant faible et la petite connectique fine :

  • Zéro dénudage : Pas besoin de dénuder la gaine isolante. On insère les fils entiers dans les fentes et on presse le bouton de couleur avec une pince universelle.
  • Étanchéité totale : Le connecteur contient un gel isolant hydrophobe qui enveloppe le cuivre et le protège de l’oxydation, de la rouille et de la poussière.
  • Applications courantes : Ce type de connecteur étanche est idéal si vous devez brancher une alarme de maison, lier des fils de réseau téléphonique, ou raccorder de la petite domotique basse tension (12V ou 24V) dans le jardin.

📦 Matériel recommandé : Voir le lot de connecteurs étanches Scotchlok sur Amazon.

comparatif-domino-wago-scotchlok

🔌 Quel connecteur utiliser pour les appareils puissants ?

Les appareils électroménagers à forte puissance demandent une attention particulière lors du câblage pour supporter l’intensité du courant électrique sans aucune surchauffe des composants.

Brancher une plaque de cuisson en 6 mm² : la règle des 32A

Une table de cuisson ou une cuisinière électrique nécessite un circuit spécialisé équipé de fils de grande section (fils de 6 mm²) reliés à un disjoncteur de 32 ampères.

  • Danger des dominos : Pour une section de 6 mm², oubliez les dominos volants et les serrages approximatifs qui risquent de fondre sous la charge électrique.
  • La solution sécurisée : Utilisez obligatoirement des bornes automatiques adaptées aux grandes sections, comme les WAGO de la série 221 en version 6 mm².
  • Sécurité incendie : Ces connecteurs spécifiques sont conçus pour encaisser une intensité de 32A en continu sans aucune déformation thermique.

📦 Le bon choix : Trouver les bornes WAGO spéciales 6 mm² (32A) sur Amazon.

Quel raccordement électrique pour le frigo ou le four ?

Le gros électroménager standard (four encastrable, lave-linge, lave-vaisselle ou congélateur) se branche généralement sur des circuits classiques câblés en 2,5 mm², protégés par un disjoncteur de 16A ou 20A.

Si vous travaillez sur une extension isolée, un abri de jardin éloigné ou sur un chantier sans électricité, l’utilisation d’une station d’énergie nomade permet de tester vos raccordements et d’alimenter vos outils de coupe avant même le passage du Consuel.

Dans tous les cas, veillez à respecter scrupuleusement le code couleur des conducteurs lors du raccordement électrique : connectez la phase (fil rouge, marron ou noir), le neutre (fil bleu) et la terre (fil vert et jaune) sur les bornes correspondantes pour éviter tout risque d’électrocution.

💡 Astuce récup’ : Une rénovation électrique engendre toujours pas mal de chutes de câbles et de vieux fils hors d’usage. Plutôt que de les encombrer inutilement ou de les jeter à la déchetterie, vous pouvez apprendre à dénuder du fil électrique rapidement pour récupérer le cuivre et valoriser vos restes de chantier.

📚 Les sélections de Fredo qui pourraient vous plaire

Pour aller plus loin dans l’aménagement de votre maison, la sécurisation de vos installations et la réussite de vos travaux de finition, voici d’autres guides pratiques à découvrir sur le blog :
